吸收塔扇形平臺鋼格板制作

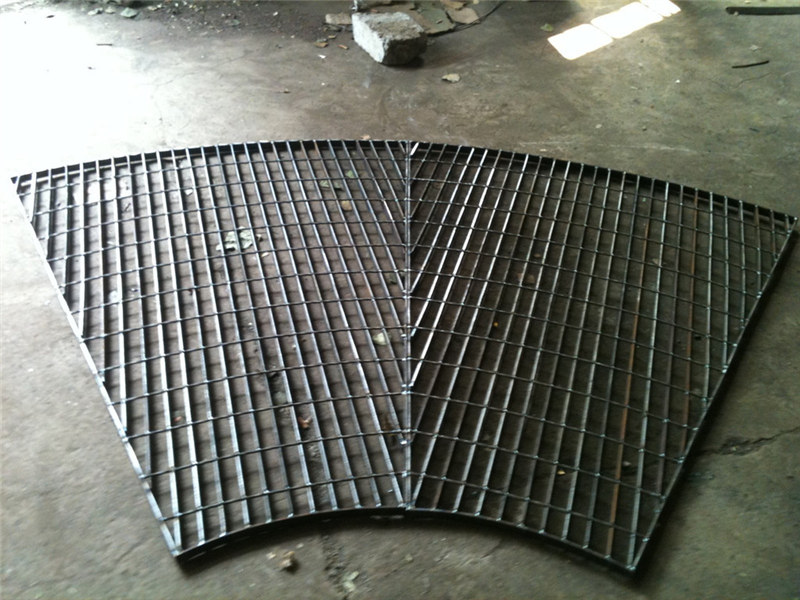

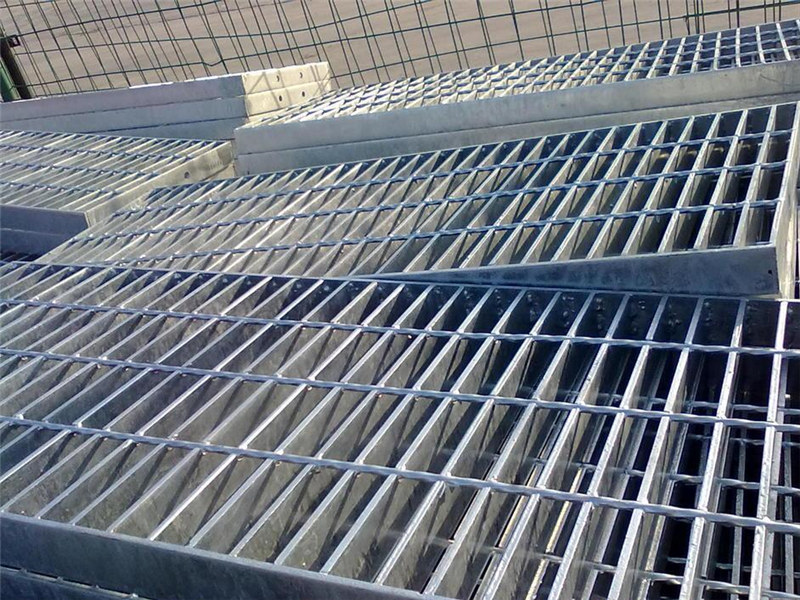

扇形鋼格柵板是用扁鋼按照一定的間距和橫桿進行交叉排列，并且焊接成中間帶有方形格子的一種鋼鐵板制品。是根據客戶是需求制作出各種不規則形狀的鋼格板。特點為：拼裝為圓形，梯形，半圓型，扇形；牢固的網格焊接使其具有高承載，結構輕，便于吊裝等特點；外形美觀，經久耐用?？筛鶕?jù)用戶要求定做，代客戶設計安裝圖紙。

扇形鋼格板一般用于油罐、塔設備或平臺拐角的周?chē)?，它材質和普通鋼格板一樣，只是外觀形狀不同。目前，對工業廢氣的處理，各大企業都采用了脫硫塔設備，對于扇形鋼格柵板是塔設備不可或缺的一部分。

扇形鋼格柵板的弧長和面積計算

扇形鋼格柵板弧長計算公式

弧長公式 l = n（圓心角）x π（圓周率）x r（半徑）/180 說明: n是圓心角度數，r是半徑，l是圓心角弧度。 在半徑是R的圓中，因?yàn)?60°的圓心角所對的弧長就等于圓周長C=2πR，所以n°圓心角所對的弧長為l=n°πR÷180°。

扇形鋼格柵板面積計算

扇形是與圓形有關的一種重要圖形，其面積與圓心角（頂角）、圓半徑相關，圓心角為n°，半徑為r的扇形面積為n/360*πr^2。如果其頂角采用弧度單位，則可簡化為1/2×弧度×半徑平方。 扇形還與三角形有相似之處，上述簡化的面積公式亦可看成：1/2×弧長×半徑，與三角形面積：1/2×底×高相似。 編輯本段公式S扇=（lR）/2 （l為扇形弧長） S扇=（n/360）πR^2 （n為圓心角的度數,R為底面圓的半徑） S扇=（αR^2）/2（α為圓心角弧度）

吸收塔扇形平臺鋼格板CAD圖紙?jiān)O(shè)計方案

吸收塔扇形鋼格板一般采用的都是扇形鋼格板鋪設而成，其中CAD圖紙分解非常重要！

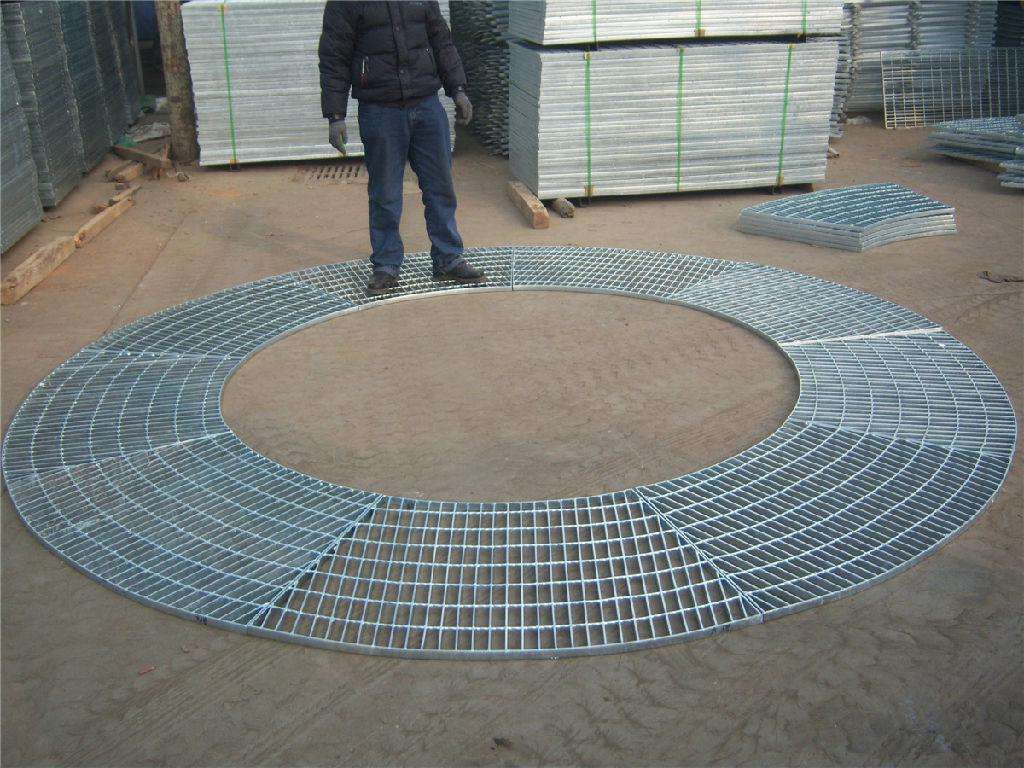

吸收塔平臺一般為圓環形狀扇形鋼格板居多，承重梁錯綜復雜，需要專業的CAD分析師來完成圖紙分解，分解此類圖紙最容易犯錯的地方就是搞不準伸縮縫，一般這種吸收塔扇形鋼格板的需求方會給予供方伸縮縫的數據，但是有一些需方并不會給予扇形鋼格板的具體數據，這樣就需要鋼格板廠家來詳細的分解圖紙了。

具體分解吸收塔扇形鋼格板圖紙的時候我們要根據承圖紙分析出主承重梁與次承重梁，一般情況下扇形鋼格板扁鋼方向要搭在主承重梁上面，其次要根據圓環的大小來決定分解塊的大小，建議外弧吸收塔扇形鋼格板最大不要超過1500mm，這樣是為了好安裝，誤差小，裝車方便等原因。

扇形鋼格板是根據客戶實際需求制作出各種不規則形狀的鋼格板、主要有切角，割孔，切弧，扇形等，從而避免了貨物到工地時再進行二次切割加工，從而使施工安裝更快速，跟簡單，也避免了現場切割造成鍍鋅層的破壞。

異型鋼格板是相對矩形鋼格板而言的，主要特點為：拼裝為圓形，梯形，半圓型，扇形；牢固的網格焊接使其具有高承載，結構輕，便于吊裝等特點；外形美觀，經久耐用，具體可根據用戶要求定做，代客戶設計安裝。以上就是由安平潤潭鋼格板廠家小編整理的關于吸收塔扇形平臺鋼格板的具體制作流程與CAD圖紙?jiān)O(shè)計方案的詳細介紹，如需更多鋼格柵板產品報價，歡迎致電廠家聯系電話，進行免費咨詢與報價服務。
